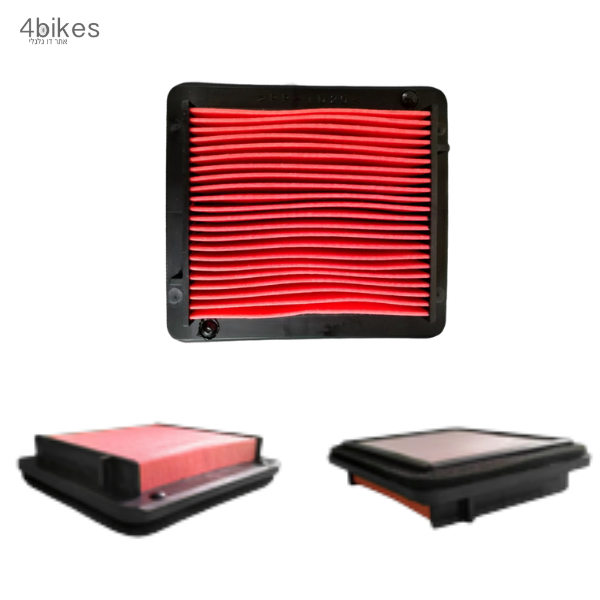

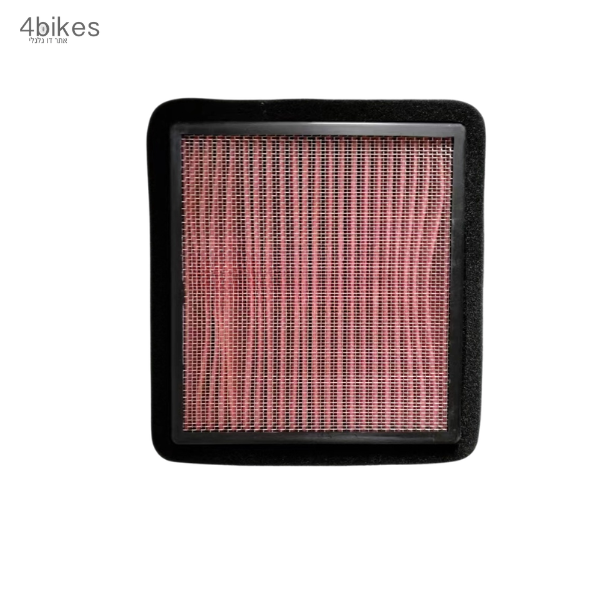

פילטר אוויר ראשי טימקס 560 מודל 20-26 איכותי

מדריך החלפה מבוסס על הוראות מדריך הבעלים של Yamaha לדגמי TMAX 560 (2020 ואילך). העבודה פשוטה יחסית ומתאימה לעשה-זאת-בעצמך.

כלים נדרשים

• מברג פיליפס  בגודל מתאים (בדרך כלל #2)
• מפתח אלן / ביט מתאים לברגים של הפנל (לעיתים 4–5 מ"מ)
• פילטר חדש (B7M-14451-00 או תחליף כמו HFA4513)
• מטלית נקייה / שואב אבק (אופציונלי לניקוי)
• כפפות (מומלץ)

אזהרות חשובות

• אסור להפעיל את המנוע בלי פילטר אוויר – זה עלול לגרום לנזק לבוכנות ולצילינדרים.
• ודא שהפילטר החדש יושב היטב במקומו ( לפני סגירה.
• החלף בתדירות גבוהה יותר אם אתה נוסע הרבה באבק, חול או תנאים רטובים.
• יש גם פילטרים נוספים בתיבת הווריאטור  – זה לא אותו פילטר. המדריך הזה מתייחס לפילטר המנוע הראשי.

שלבי החלפה

1. כיבוי והכנה
   כבה את המנוע, הסר את המפתח והמתן שהוא יתקרר. הצב את הטימקס על הסטנד המרכזי במקום יציב ומואר.
2. הסרת פנל C
   פנל C הוא הפנל הצידי שמאפשר גישה לתיבת הפילטר (בדרך כלל בצד שמאל או לפי הסימון במדריך).
   • הסר את הברגים/הקליפסים שמחזיקים אותו.
   • משוך בזהירות החוצה (לפעמים צריך להרים מעט או למשוך הצידה כדי לשחרר תפסים).
     שמור את הברגים במקום בטוח.
3. פתיחת מכסה תיבת הפילטר
   לאחר הסרת הפנל תראה את תיבת האוויר.
   • הסר את הברגים (בדרך כלל כמה ברגי פיליפס) שמחזיקים את המכסה.
   • הסר את המכסה בזהירות. שים לב לאטם (seal) של המכסה – אל תפגע בו.
4. הוצאת הפילטר הישן
   משוך החוצה את אלמנט הפילטר (הפילטר עצמו).
   נקה בעדינות אבק או לכלוך סביב הפתח (עם מטלית או שואב) לפני ההתקנה של החדש, כדי למנוע כניסת לכלוך למנוע.
5. התקנת הפילטר החדש
   הכנס את הפילטר החדש (B7M-14451-00 או תחליף מתאים) למקומו.
   ודא שהוא יושב נכון ומלא בתוך התיבה – לא מעוקם ולא בולט.
6. סגירה והרכבה מחדש
   • הנח את מכסה התיבה וחבר את הברגים (הדק באופן שווה, לא יותר מדי).
   • החזר את פנל C למקומו וחבר את הברגים/הקליפסים.
7. בדיקה סופית
   ודא שהכל מהודק כראוי ושאין חלקים רופפים. הפעל את המנוע ובדוק שהכל תקין (אין רעשים חריגים או בעיות).

טיפים נוספים

• זמן עבודה משוער: 15–30 דקות.
• מומלץ להחליף גם את פילטרי תיבת הווריאטור באותו טיפול (אם מגיע לפי לוח הזמנים).
• שמור את הפילטר הישן לבדיקה או השלכה נכונה.
